كمورد أنبوب الزعانف ، غالبًا ما أواجه استفسارات حول معامل نقل الحرارة للأنابيب الزعترات. يعد فهم هذه المعلمة أمرًا بالغ الأهمية لكل من المصممين وإنهاء - المستخدمين في مختلف الصناعات مثل HVAC وتوليد الطاقة والمعالجة الكيميائية. في هذه المدونة ، سوف أتغذى على ماهية معامل نقل الحرارة للأنبوب الزعترب ، وكيفية حسابه ، والعوامل التي تؤثر عليه.
ما هو معامل نقل الحرارة؟
يعد معامل نقل الحرارة ، الذي يشير إليه (H) ، مقياسًا لقدرة السطح على نقل الحرارة بين سطح صلب وسائل (إما غاز أو سائل). يتم تعريفه على أنه معدل نقل الحرارة لكل وحدة وحدة وفرق في درجة حرارة الوحدة بين السطح والسوائل. من الناحية الرياضية ، يمكن التعبير عنها باستخدام قانون التبريد في نيوتن:
(q = ha \ Delta t)
عندما يكون (Q) معدل نقل الحرارة (في واط) ، (أ) هو مساحة السطح (بالأمتار المربعة) ، و (\ delta t) هو اختلاف درجة الحرارة بين السطح والسوائل (في كلفن أو celsius). وحدة معامل نقل الحرارة هي (w/(m^{2} \ cdot k)).
معامل نقل الحرارة للأنابيب الزعترات
تُستخدم الأنابيب الزعنفة لتعزيز نقل الحرارة عن طريق زيادة مساحة السطح المتاحة للتبادل الحراري. يعد معامل نقل الحرارة لأنبوب الزعانف مفهومًا أكثر تعقيدًا مقارنةً بأنبوب عادي بسبب وجود زعانف. يأخذ معامل نقل الحرارة الإجمالي للأنبوب الزعترب ، (U) ، في الاعتبار نقل الحرارة على كل من الجانب الزعتلع والجانب غير المحصور ، وكذلك المقاومة الحرارية لجدار الأنبوب.

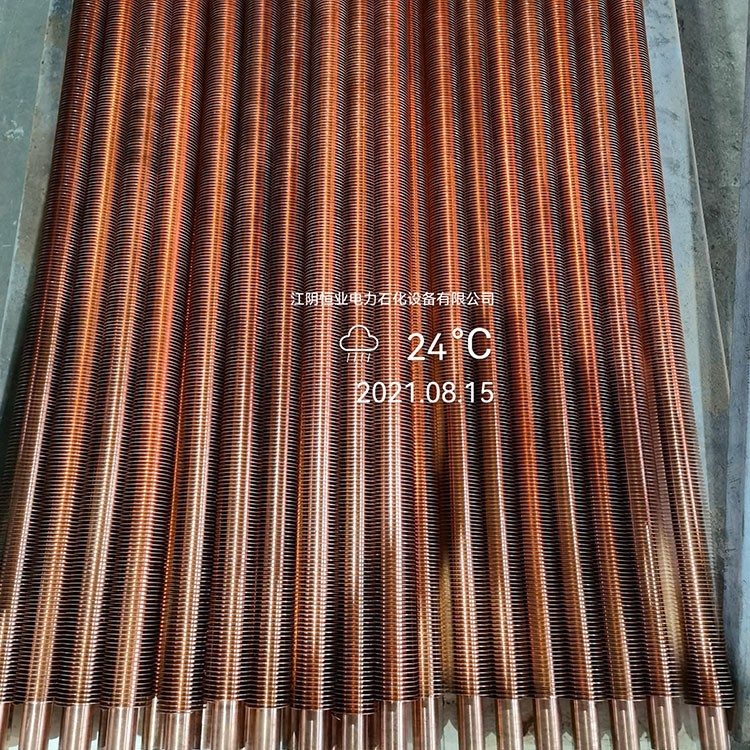

يتأثر معامل نقل الحرارة على الجانب الزعترب ، (H_ {F}) ، بعدة عوامل. أحد العوامل الرئيسية هو هندسة الزعانف. تأتي الزعانف بأشكال وأحجام مختلفة ، مثلأنبوب منخفضة الزعانف متكاملةوأنبوب زعانف طولي، وز - أنبوب الزعانف. كل نوع من هندسة FIN له تأثير مختلف على معامل نقل الحرارة.
حساب معامل نقل الحرارة
لحساب معامل نقل الحرارة لأنبوب الزعانف ، نحتاج أولاً إلى النظر في فعالية الزعانف. يتم تعريف فعالية الزعنفة ، (\ eta_ {f}) ، على أنها نسبة معدل نقل الحرارة الفعلي من الزعنفة إلى معدل نقل الحرارة إذا كانت الزعنفة بأكملها في درجة الحرارة الأساسية.
يمكن حساب معامل نقل الحرارة الكلي (U) لأنبوب الزعانف باستخدام الصيغة التالية:
(\ frac {frac {frac {frac {frac {frac {frac - \ a- f fram - ak mon)}
حيث (H_ {i}) و (h_ {o}) هي معاملات نقل الحرارة على الجوانب الداخلية والخارجية (الزعانف) من الأنبوب على التوالي ، (a_ {i}) و (a_ {o}) هي المناطق الداخلية والخارجية ، (r_ {i}) و (r_}) من مادة الأنبوب ، (L) هو طول الأنبوب ، و (\ eta_ {o}) هو الكفاءة السطحية الكلية التي تأخذ في الاعتبار كفاءة الزعنفة ومساحة السطح غير المكتظة.
العوامل التي تؤثر على معامل نقل الحرارة
خصائص السوائل
خصائص السائل المتدفق على الأنبوب الزعنائي ، مثل الموصلية الحرارية ، وكثافته ، والحرارة المحددة ، واللزوجة ، لها تأثير كبير على معامل نقل الحرارة. على سبيل المثال ، سوف ينقل السائل ذو الموصلية الحرارية العالية الحرارة بشكل أكثر فعالية ، مما يؤدي إلى ارتفاع معامل نقل الحرارة.
سرعة التدفق
تعد سرعة تدفق السائل على الأنبوب الزعنفة عاملًا مهمًا آخر. تؤدي سرعات التدفق الأعلى عمومًا إلى ارتفاع معاملات نقل الحرارة لأنها تزيد من الاضطراب في السائل ، مما يعزز خلط السائل بالقرب من السطح ويحسن نقل الحرارة.
هندسة الزعانف
كما ذكرنا سابقًا ، فإن هندسة FIN المختلفة لها تأثيرات مختلفة على معامل نقل الحرارة. على سبيل المثال،أنبوب زعانف طوليمناسبة للتطبيقات التي يكون فيها التدفق موازيًا لمحور الأنبوب ، بينماز - أنبوب الزعانفيمكن أن توفر نقل الحرارة المعزز في ظروف تدفق معينة بسبب شكلها الفريد.
مادة أنبوب
تؤثر الموصلية الحرارية لمادة الأنبوب أيضًا على معامل نقل الحرارة. غالبًا ما يتم استخدام المواد ذات الموصلية الحرارية العالية ، مثل النحاس والألومنيوم ، في الأنابيب الزعامة لأنها يمكنها نقل الحرارة بشكل أكثر كفاءة من جدار الأنبوب إلى الزعانف.
أهمية معامل نقل الحرارة في التطبيقات
في أنظمة HVAC ، يعني معامل نقل الحرارة العالي للأنابيب الزعنفة تبادل حراري أكثر كفاءة ، مما قد يؤدي إلى انخفاض استهلاك الطاقة وتقليل تكاليف التشغيل. في توليد الطاقة ، يمكن للأنابيب الزعنفة ذات معاملات نقل الحرارة العالية تحسين كفاءة الغلايات والمكثفات ، مما يزيد من إجمالي ناتج الطاقة.
في المعالجة الكيميائية ، تعد المعرفة الدقيقة لمعامل نقل الحرارة ضرورية لتصميم المبادلات الحرارية التي يمكنها التعامل مع التفاعلات الكيميائية المختلفة ومتطلبات العملية.
خاتمة
يعد معامل نقل الحرارة للأنبوب الزعترب معلمة حرجة تحدد كفاءة نقل الحرارة في التطبيقات المختلفة. بصفتنا مورد أنبوب من الزعانف ، فإننا نتفهم أهمية توفير أنابيب زعنفة عالية الجودة مع معاملات نقل الحرارة المحسنة. مجموعتنا من الأنابيب الزعترفة ، بما في ذلكأنبوب منخفضة الزعانف متكاملةوأنبوب زعانف طولي، وز - أنبوب الزعانف، تم تصميمه لتلبية الاحتياجات المتنوعة لعملائنا.
إذا كنت في السوق للأنابيب الزعامة وترغب في مناقشة متطلبات نقل الحرارة لتطبيقك المحدد ، فإننا ندعوك للاتصال بنا للحصول على استشارة مفصلة. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار الأنابيب الزعامة الأكثر ملاءمة لمشروعك.
مراجع
- Guntropera ، FP ، & Dewitt ، DP (2002). أساسيات الحرارة ونقل الكتلة. جون وايلي وأولاده.
- Shah ، RK ، & Sekulic ، DP (2003). أساسيات تصميم المبادل الحراري. جون وايلي وأولاده.
